Maya Trax Editor (트랙 편집기)





https://www.youtube.com/watch?v=6B1rLoJZa0k



Maya Trax Editor란 애니메이션 클립을 관리하고 편집하는 강력한 도구



마야 Trax Editor는

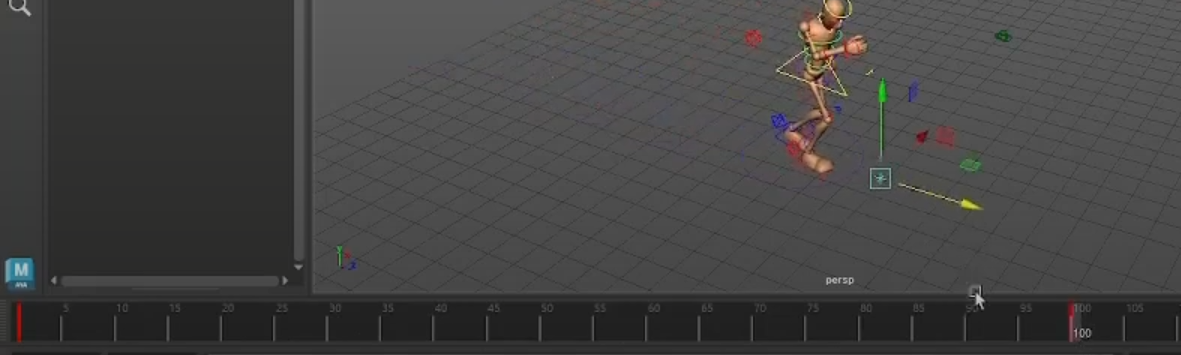

캐릭터를 먼저 임포트 바탕화면에 임포트 한 뒤



Animation모드에 > Windows > Animation Editors > Trax Editor 로 들어가면 된다.



이렇게 Trax Editor가 들어가지게 되는데

https://www.youtube.com/watch?v=uy-E6DAswqA



25 프레임인 애니메이션을 트랙 편집기에서 3번 복제를 한다.

실제 할당을 위해 네 번재로 복재하는 것이다.



한번 애니메이션을 적용하면 트랙 편집기에서 이러한 클립을 혼합하는 방법을 알아낼 수 있습니다.

이렇게 walk의 프레임을 넣고 추가적으로 뒷 부분에 fall이라는 애니메이션 25프레임을 넣을 수 있다.



이러한 클립을 관리하고 재사용할 수 있다.



기존 애니메이션 처럼 특정 키프레임을 선택할 수도 있다. 따라서 (뭐 전투장면 등)



씬 하나의 부분적을 클립을 만들어 ma마야 파일로 저장하거나 외부로 저장할 수 있다.



뭐 이것들을 가져와서 합치는게 모듈화라고 할 수 있다.



window > animation editor > Trax Editor

를 들어가서 Trax Editor 트랙스 에디터에 들어간다.



그리고 나서 그 트랙스 에디터에서 TrackEditor > Create > Character Set의 옆의 네모창을 눌러서



이렇게 들어간다.



작업을 하기 전 캐릭터 세트가 필요하다.



Create Character Set를 눌러줍니다.

눌러주면 이렇게 Goon_Character이라고 생성이 됩니다.

이렇게 열게 되면 애니메이션 클립을 저장할 수 있는 다양한 속성을 모두 볼 수 있다.





이제 이렇게 생성해서 아웃라이너에서 Goon_Character처럼 라이너에서 볼 수 있다.



캐릭터가 로드 되어지지 않았기 때문에 이렇게 하단에 No Character Set라고 바꿔줘야한다.





캐릭터 장면에서 애니메이션 키프레임을 캡처하여 여기 Trax editor에 넣을 수 있으므로  그래서 No Character Set라고 설정을 합니다. 기존 캐릭터 세트가 생성되어 있고



Create > Animation Clip을 선택하는 것입니다.









이렇게 Walk이라는 애니메이션 클립을 만드는 것이다.

여기서

Animation curve를 선택해야 관련 애니메이션 그래프 모두를 클립으로 만들 수 있습니다.

혹시라도 그냥 저렇게 싫고 선택한 부분만 클립으로 만들고 싶다면

하단의 프레임을 shift로 전체 선택하여

여기의 Selected를 누르면 됩니다.







기본값은 그대로 두고 클립 생성을 클릭하여 생성을 합니다.



그래도 Trax 편집기에는 아무것도 뜨지 않지만

여기서 해당하는 캐릭터를 선택하고

Trax 편집기에서 이 기호를 누르게 되면



우리가 생성한 내용에 대해 이렇게 나오게 된다.

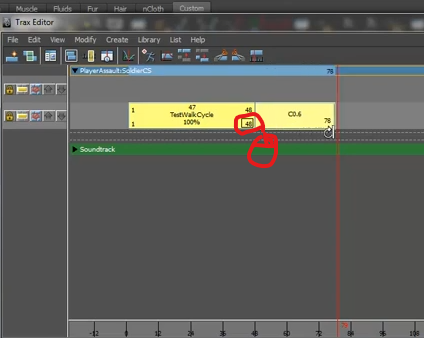

여기서 보게 되면 48이라고 적혀 있는데 이거는 프레임이다.

이 크기를 줄이면 더 빨리 움직이고 이거를 늘리면 느리게 움직인다.



이렇게 클릭하고 마우스 모양이 이렇게 바뀌면 맨 아래 숫자를 드래그 합니다.



중요한 점은 여기서 반복되는 작업을 하고 싶다면 클립을 ctrl+d해서 복사해도 되지만 그거와 다르게 저기 하단에 shift를 누른 상태에서

이렇게 복사가 되는 것을 볼 수 있습니다.

이거를 보면 저 표시가 사이클의 주기라는 것을 알 수 있다.







여기 Trax Editer에서 Goon캐릭터와 단일 클립을 로드할 예정이다. 이러한 항목은 바이저에 있으므로 바이저를 열면

이렇게 만들어진다는 것을 알 수 있다.



장면을 재사용할 수 있다..



이거를 드래그 해서 Trax Editor에 드래그할 수 있다.



이런 방식은 일종의 파일 관리자와 같은 것이다.

화면에서 shift 누르고 두 개를 선택하면 이렇게 두개를 동시에 그 간격 그대로 옮길 수 잇다.

두 개를 선택하고 Blend를 누르면

두 개의 애니메이션이 이렇게 이어지는 것을 알 수 있다.

뭐 이렇게 겹치더라도  이어진다.

여기서 선택하고 ctrl + d 누르면

이렇게 복사가 된다.



그렇게 되면 우리는 반복되는 캐릭터 애니메이션을 갖게 된다.



이 초기 걷기 주기를 만들 때 시작 부분의 첫 번째 키프레임이 마지막 키프레임과 정확히 동일한지 확인했기 때문에 매끄럽게 반복됩니다.



해당 클립의 우선순위를 지정하고 이 장면에서 키프레임을 더 이상 사용할 수 없다면



편집을 위해 해당 클립을 클릭하고 마우스 오른쪽 버튼을 누른다음

Activate Keys를 눌러준다.

그렇게 활성화 하면

이렇게 나머지 클립의 색상이 변경이 된다. 이제 타임라인에서 필요한 경우 키프레임을 조정할 수 있다.

편집이 완료 되었다면, 뒤로 돌아가서 활성화 선택을 취소 한다. Activate Keys를 한번 더 클릭해서 취소



저렇게 활성화 선택 취소를 안한다면 계속 그 클립만 편집 되게 되므로

해당 프레임에 copy를 하고 원하는 자리에 Paste를 해서 넣는다



외부 파일을 가져오기 위해 할 일은 트랙 편집기를 선택하고



타임라인에서 Goon 캐릭터가 선택되었는지 확인하고 파일로 이동하여 애니메이션 클립을 캐릭터로 가져오고 옵션으로 이동합니다.



File > import Animation Clip to Characters >

옵션은 클립을 트랙 편집기와 바이저에 넣는 것이므로 클립을 가져오겠습니다.



영상에서 자막으로는 다운로드 파일에 있어야 한다고 하는데 화면을 보면 그냥 파일 안에 마야 파일 담겨있는 것을 불러온다.



 애니메이션 클립 하나를 선택하고 open을 해주면

이렇게 빨간색 막대기가 있는 곳에서 애니메이션이 들어가게 되는데





수행하는 한 가지 방법은 상단을 클릭하거나 마우스 오른쪽 버튼을 클릭 하여 이렇게 메뉴가 나오게 한다.





Insert Track Below 를 눌러서 아래에 트랙을 삽입한다.



바로 삽입이 되는 것이 아니라 업데잍 하는데 1분 정도 걸리게 된다. 그러면



이렇게 줄이 5개 생기게 되는데

이렇게 하단에 줄이 하나 더 생겼다면 거기로 아까 임포트 한 애니메이션을 드래그 해서 놓는다.

안된다면 클립 선택하고 저거를 눌러준다.

걷기 반복 애니메이션 4개와

마지막에 임포트한 애니메이션을 넣게 되면 이렇게 잘 걷던 캐릭터가 넘어지는 애니메이션으로 끝나는 것을 볼 수 있다.



이 사람이 움직이는 것처럼 추가 수정을 할 수 있는데 일단



하단의 No Character Set 으로 전환한 다음





이렇게 Create > Locator > 를 눌러서

로케이터를 만들고



상단의

Constrain > Parent > 옆에 네모를 눌러 옵션창을 켜준다.







잘 체크 되어 있나 보고

저 파란색 원과 힘을 먼저 선택하고 add를 누른다 다음에



얘를 선택하고 누른 다음에 걔를 가지고 움직여서 씬의 끝에 둔다.\

이렇게 끝에 둡니다.







S를 눌러서 키를 1에서 끝 그리고 100에서 중간 지점 즘으로 캐릭터를 이동시키고 다시 S키를 누른다.





여기서 가장 중요한 것은



타임라인에 요소를 다시 추가해야 하거나 캐릭터 자체에 없는 장면을 추가해야 할때 No Character Set이라고 쓰여 있는 것으로 변환되어 있는지 보는 것은 중요하다.



이래야지 애니메이션을 적용하는 요소가 캐릭터에 영향을 미치지 않도록 설정한다.

이렇게 되는데 처음 시작 부분에서는 제자리에서 걷고 있고 끝에 가서도 제자리를 걷는 것을 볼 수 있는데 \



이를 해결하기 위해서는 =>



Animation Editors > Graph Editer 에 들어가서

Graph Editer에서 위치 이동 부분(Translate Z)을 보면 이렇게 선형으로 되어 있는 것을 볼 수 있는데 이 부분을



이렇게 직선으로 만들어준다.



그래프를 직선으로 만들어주는 이유 :  캐릭터가 시작 부분에 제자리에서 걷다가 시작하고 끝에서 제자리에서 걷다가 넘어지는 오류를 잡기 위해



플레이를 Back 해봐서 자연스럽게 이루어지고 있는지를 봅니다.





이렇게 애니메이션 클립이 생성되면 다른 장면으로 내보낼 수 있다는 것 입니다.



원하는 클립을 하나 선택을 하고



이렇게 File > Visor을 선택해서 다른 장면으로 내보낼 수 있다는 것 이다.



여기처럼 Visor를 열면 다른 애니메이션 클립이 있다.

이렇게 외부로 내보내기도 가능하다.





이렇게 가능하다.



이름 저장의 경우 Walk_animation_clip.ma로 저장한다.

이렇게 하는 이유는 여기서 animation_clip이란 트랙 편집기에서만 사용할 수 있고 보기 편하기 때문이다.



하단에

Character Set Editor를 누르면



이렇게 나오는데

일종의 빛 연결과 같은데

조명을 선택하고 그것을 적용하고 싶은 객체가 있다면 선택한다.



캐릭터 세트와 관련이 있으므로 여기에서 제어 캐릭터 세트를 선택하면 모든 것이 어디에 있는지 알려줍니다.
